我們都知道到公路波形護欄的安裝是非常嚴格的，因?yàn)檫@關系到設施安全及對過往車輛的一個保障。所以對于公路波形護欄在施工安裝的整個環節都是高質量操作;那么公路波形護欄的安裝施工到底是怎樣的呢?

一、護欄的安裝

護欄的安裝一般應在路面施工完成后進行,但設置于立交橋,小橋,通道上的護欄立柱,其基礎應作預先處理;安裝護欄之前應作出詳細的施工組織設計;無論采用何種方法安裝護欄,施工操作都應謹慎,不得破壞路面下埋設的電纜,管道等設施。

1、立柱放樣

(1)立柱應根據設計圖進行放樣,并以橋梁,通道,涵洞,中央分隔帶開口,立交,平交等為控制點,進行測距定位.

(2)立柱放樣時可利用調整段調節間距,并利用分配方法處理間距零頭數.

(3)立柱放樣后,應調查每根立柱位置的地基狀態.如遇地下通訊管線,泄水管等,或涵洞頂部埋土深度不足時,應調整某些立柱的位置,改變立柱固定方式.

2、立柱安裝

(1)立柱安裝應與設計圖相符,并與道路線形相協調.

(2)立柱應牢固地埋入土中,達到設計深度,并與路面垂直.

(3)一般路段,立柱可采用打入法施工,施工時應精確定位.當打入過深時,不得將立柱部分拔出加以矯正,須將其全部拔出,待基礎壓實后再重新打入.

(4)無法采用打入法施工時,可采用開挖法埋設立柱.埋設立柱時,回填土應采用良好的材料并分層夯實(每層厚不超出15cm),回填土的壓實度不應小于相鄰原狀土.巖石中的柱坑應用粒料回填并夯實.

(5)立柱可采用鉆孔法進行安裝.立柱定位后應用與路基相同的材料回填,并分層夯填密實.

(6)鋪有路面的路段設置立柱時,柱坑從路基至面層下5cm采用與路基相同的材料回填并分層夯實,余下部分采用與路面相同的材料回填并壓實.

(7)立柱安裝就位后,其水平方向和豎直方向應形成平順的線形.

(8)護欄漸變段及端部的立柱,應按設計規定的座標進行安裝.

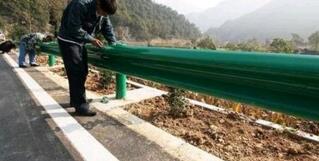

3、波形梁安裝

(1)波形梁通過拼接螺栓相互拼接,并由連接螺栓固定于立柱或橫梁上.

(2)波形梁的連接螺栓及拼接螺栓不宜過早擰緊,以便在安裝過程中利用波形梁的長圓孔及時進行調整,使其形成平順的線形,避免局部凹凸.

(3)波形梁頂面應與道路豎曲線相協調.當護欄的線形認為比較滿意時,方可最后擰緊螺栓.

4、 橫隔梁,防阻塊及端頭安裝

(1)設有橫隔梁的中央分隔帶護欄,在立柱準確定位后安裝橫隔梁.波形梁安裝前橫隔梁與立柱間的連接螺栓不應過早擰緊,當橫隔梁與波形梁準確就位后,方可最后擰緊螺栓.

(2)防阻塊通過連接螺栓固定于波形梁與立柱之間.在擰緊連接螺栓前應調整防阻塊使其準確就位.

(3)中央分隔帶開口處的端頭梁應與分隔帶標準段的護欄連接.路側護欄開口處應安裝端頭梁并進行錨固.端頭錨固主要包括鋼絲繩錨固件及混凝土基礎.在端部基礎混凝土設計強度達到50%以后,方可擰緊螺栓或固定纜索.

二、活動護欄施工

1、活動護欄的基礎應在路面鋪裝前施工完畢,施工中基礎的預埋管件應采取保護措施,以防雜物掉入;

2、活動護欄的安裝,應使其垂直于地面,縱向線形適順,不得有凹凸和扭曲;

3、活動護欄安裝后,應易于拔出及重新插入。

2、纜索護欄

路側纜索護欄按防撞等級可分為A級和S級兩類.S級護欄屬加強型,適用于危險路段。纜索護欄的端部立柱由三角形支架,底板和混凝土基礎組成,端部立柱各部構造和尺寸應符合規定，中間端部立柱由一對三角形支架,底板和混凝土基礎組成.其各部構造和尺寸應符合規定。纜索護欄中間立柱的構造和尺寸應符合規定，端部立柱各部構造和尺寸也要滿足相應規定。

路側纜索護欄的中間立柱,在通過小橋,涵洞,通道等無法打入的地點,下面有地下管線的地點或不能達到要求的埋置深度的地點,可以把中間立柱置于混凝土基礎中.

路側纜索護欄設在曲線部分時,則應根據公路不同的曲線半徑相應地減小立柱間距,并應符合規定.

中央分隔帶纜索護欄只有Am一個防撞等級,適用于高速公路和汽車專用一級公路.

中央分隔帶纜索護欄的端部支柱由三角形支架,底板和混凝土基礎組成.端部立柱各部構造和尺寸應符合規定等。

小結：通過全文的信息知識我們可以非常明確的知道波形護欄的整個安裝施工過程的嚴密與高操作，需要注意的事項也是非常多的。
